Công Nghệ Dập Tiên Tiến Cho
Lõi Stator & Rotor Động Cơ

Tăng mật độ từ thông – giảm tổn thất sắt – sản xuất hàng loạt ổn định. Tích hợp máy dập tốc độ cao + khuôn progressive + tự động tán ghép để tạo lợi thế cạnh tranh cho nhà máy.

200–400 SPM Tự động hoá toàn quy trình Tuổi thọ khuôn > 120 triệu shot

1. Tổng quan & Lợi ích

Lõi động cơ (stator tĩnh & rotor quay) là nền tảng chuyển đổi năng lượng điện–từ. Hiệu suất lõi quyết định hiệu suất toàn bộ động cơ. Để tối ưu, cần vật liệu phù hợp, độ từ thẩm tối ưu, và kiểm soát tổn thất sắt.

Điểm mạnh của công nghệ dập tiên tiến
Tự động hóa cao • Kích thước ổn định • Tuổi thọ khuôn dài • Lý tưởng cho sản xuất hàng loạt • Tối ưu chi phí/chu kỳ.

Quy trình tự động trên máy dập tốc độ cao

✓Nạp phôi → đột dập → định hình → tán ghép → ra lõi hoàn chỉnh
✓Khuôn progressive nhiều trạm, hợp kim cứng
✓Kiểm soát bavia một chiều, độ dày xếp chồng chuẩn

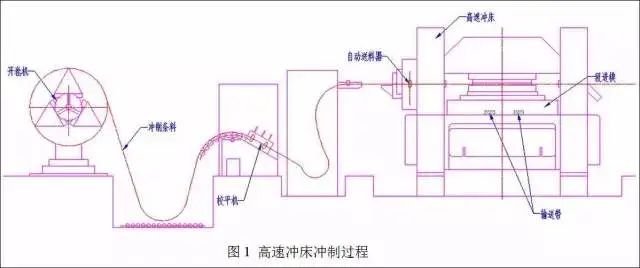

Quy trình dập và tự động tán ghép lõi stator trên máy dập tốc độ cao

2. Thiết Bị Dập Tốc Độ Cao

Yêu cầu kỹ thuật: 200–400 lần/phút cho lõi stator & rotor. Độ chính xác cao tại điểm chết dưới của đầu máy/slide để đảm bảo chất lượng khi tự động ghép lõi trong khuôn.

Đặc điểm máy móc

✓Tốc độ cao, độ chính xác & độ cứng vững vượt trội
✓Kết cấu tối ưu cho khuôn liên hoàn hợp kim cứng → tăng tuổi thọ khuôn
✓Tích hợp máy xả cuộn (uncoiler) & máy duỗi (leveler)

An toàn & Điều khiển

✓Điều khiển điện tử, giám sát lỗi thời gian thực
✓Sự cố → phát tín hiệu → dừng máy tức thời để bảo vệ khuôn

Thương hiệu tiêu biểu

GUANGDUAN (Trung Quốc) AIDA (Nhật) DOBBY (Nhật) ISIS (Nhật) MINSTER (Mỹ) SCHULER (Đức)

Các dòng máy trên nổi bật về độ chính xác nạp phôi, độ cứng vững và hệ thống an toàn – phù hợp cho đột dập tự động ghép lõi stator/rotor.

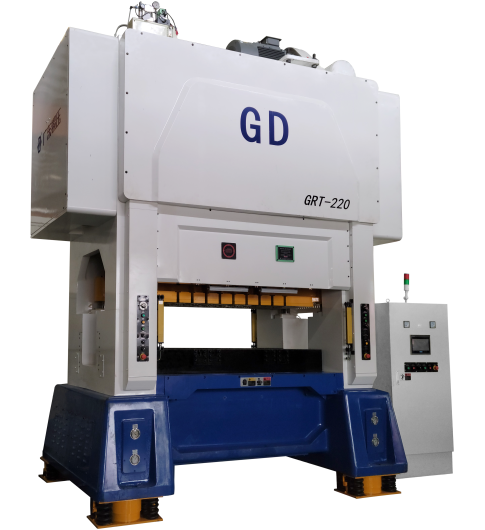

Sơ đồ cấu trúc máy dập tốc độ cao dòng GRT chuyên dụng cho dập lõi motor

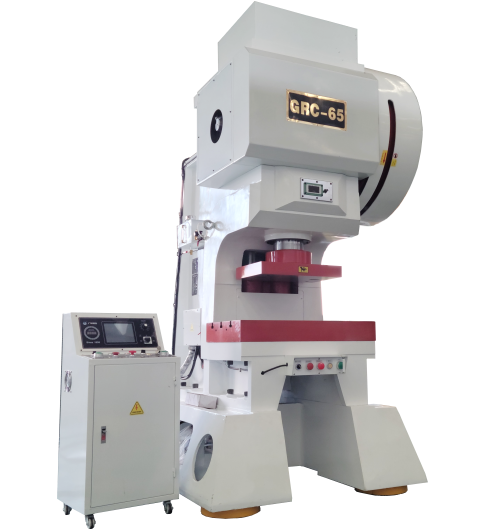

Máy dập tốc độ cao GRC với kết cấu vững chắc, phù hợp cho khuôn liên hoàn

3. Công Nghệ Khuôn Mẫu Hiện Đại Cho Lõi Stator & Rotor

Khuôn dập liên hoàn nhiều trạm thay thế phương pháp dập rời–ghép tay, mang lại độ chính xác và hiệu suất vượt trội.

3.1. Tổng quan khuôn progressive

Vật liệu chày–cối: hợp kim cứng • Chu kỳ mài > 1,5 triệu shot/lần • Tuổi thọ tổng > 120 triệu shot (tùy điều kiện vận hành).

✓Tích hợp cơ cấu xoay, cơ cấu đếm/tách & cơ cấu an toàn
✓Độ chính xác chế tạo cao, kết cấu phức tạp nhưng ổn định

3.2. Tự động tán ghép (Automatic Riveting/Stacking)

Nguyên lý: dập các điểm tán có hình học xác định, điểm lồi miếng trước khớp lỗ lõm miếng sau tạo “độ dôi” tự nhiên → liên kết chặt, xếp chồng gọn, bavia cùng chiều.

Điều khiển số miếng Độ dày xếp chồng tùy ý Tách lõi tự động

Cơ cấu kéo tấm + xylanh + van điện từ: tạo lỗ đếm/“bỏ” điểm tán ở miếng cuối để tách lõi ra chuỗi tiếp theo.

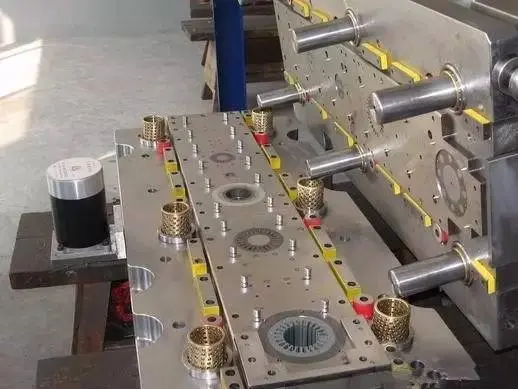

Cận cảnh các điểm tán được tạo ra trong khuôn dập để liên kết các lá thép stator

Loại ghép khít

Lực liên kết hình thành ngay trong khuôn, không cần gia áp ngoài.

Loại bán khít

Có khe hở rất nhỏ sau khi ra khuôn → cần gia áp bổ sung để đạt lực liên kết yêu cầu.

Thiết kế điểm tán: bố trí đối xứng, đồng đều; tối ưu theo hình dạng miếng dập & yêu cầu điện từ; tránh va chạm trong khuôn.

4. Các Phương Pháp Lắp Ráp Tự Động

Tán ghép thẳng (Direct Stacking)

Đột & xếp chồng trực tiếp, không xoay giữa các miếng.

Tán ghép xiên (Skewed Stacking)

Mỗi miếng xoay một góc nhỏ trước khi tán ghép – thông dụng cho rotor AC. Cơ cấu xoay nhỏ tích hợp trong khuôn.

Tán ghép xoay (Rotational Stacking)

Mỗi miếng xoay góc lớn xác định (ví dụ 45°, 60°, 90°) nhằm bù sai số độ dày, cải thiện đặc tính từ. Dẫn động bằng stepper/servo hoặc cơ khí từ chuyển động máy dập.

Kết hợp xoay lớn + xiên

Vừa bù sai số vật liệu, vừa tối ưu hiệu suất động cơ AC theo yêu cầu ứng dụng.

5. Hiện Trạng & Hướng Phát Triển

Lược sử: Mỹ & Nhật phát triển công nghệ ghép lõi từ thập niên 1970; Trung Quốc tăng tốc từ giữa thập niên 1980, hiện tiệm cận sản phẩm quốc tế về thiết kế & chế tạo.

Đổi mới cấu trúc khuôn Siêu chính xác & công nghệ cao Xoay góc lớn + xoay xiên Bố trí vật liệu đa layout Thích ứng SPM ngày càng cao

Hàm ý vận hành: tiêu chuẩn hoá dữ liệu SPM/khuôn, giám sát tuổi thọ chày–cối, và kế hoạch mài–thay chi tiết dựa trên dữ liệu thực (shot-based).

6. Kết Luận

Công nghệ dập tiên tiến ứng dụng cho lõi stator/rotor đang nâng tầm năng lực sản xuất động cơ – đặc biệt ở động cơ ô tô, động cơ bước chính xác, và các dòng AC/DC nhỏ. Để thành công, ngoài đầu tư thiết bị gia công khuôn chính xác, đội ngũ thiết kế–chế tạo giàu kinh nghiệm thực chiến là yếu tố then chốt.

Định hướng triển khai: Chuẩn hoá quy trình – nội địa hoá chi tiết – hội nhập tiêu chuẩn quốc tế – chuyên môn hoá theo nhóm sản phẩm để mở rộng quy mô bền vững.

Lõi rotor động cơ hoàn chỉnh sau quá trình dập tự động ghép xiên
