Bộ giám sát điểm chết dưới (Computerized Slug Detector) Dòng SD-411/412/414 của DUCIS là thiết bị bảo vệ khuôn dập tiên tiến, chuyên dùng để phát hiện rác dập (slug) hoặc các vật cản bất thường trong khuôn dập liên hoàn, đặc biệt là các khuôn dập tốc độ cao.
Bộ điều khiển DUCIS SD-411/ 412/ 414
Thiết bị hoạt động bằng cách lắp một cảm biến (sensor) trên tấm giữ khuôn dưới và một "khối sắt cảm ứng" (proximity element) trên tấm gạt (stripper plate). Bằng cách liên tục đo khoảng cách giữa hai chi tiết này tại điểm chết dưới (BDC) với độ chính xác 1µm (0.001mm), thiết bị có thể phát hiện bất kỳ sự thay đổi nhỏ nào. Nếu có rác dập kẹt lại, tấm gạt sẽ không thể về vị trí BDC tiêu chuẩn, thiết bị sẽ ngay lập tức gửi tín hiệu dừng máy.
✨Đặc Điểm Nổi Bật Của Dòng SD-41x
1. Độ Chính Xác Cực Cao (1µm)
Thiết bị có khả năng cài đặt dung sai giám sát theo từng micromet (±1µm đến ±99µm), cho phép phát hiện những thay đổi nhỏ nhất, lý tưởng cho khuôn dập chính xác cao.
2. Tốc Độ Vượt Trội (1200 S.P.M)
Khả năng đáp ứng tốc độ lên đến 1200 S.P.M (hành trình/phút), hoàn toàn phù hợp cho các dòng máy dập tốc độ cao.
3. Tự Động Tính Giá Trị Trung Bình
Khi bắt đầu vận hành, máy sẽ tự động lấy giá trị đo của 6 hành trình đầu tiên để tính toán ra chiều cao trung bình (Average) làm chuẩn, giúp việc cài đặt nhanh chóng và chính xác.
4. Đa Dạng Kênh Bảo Vệ

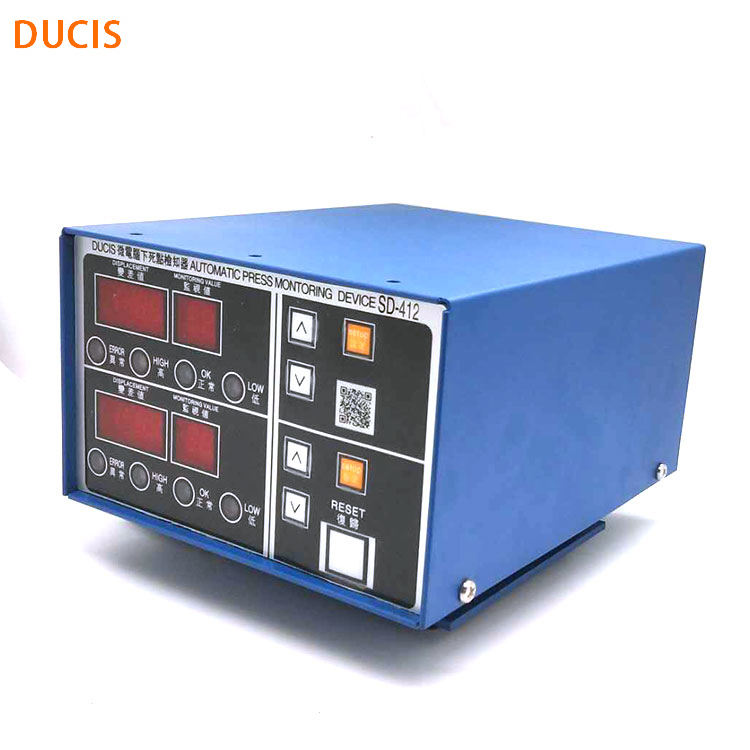

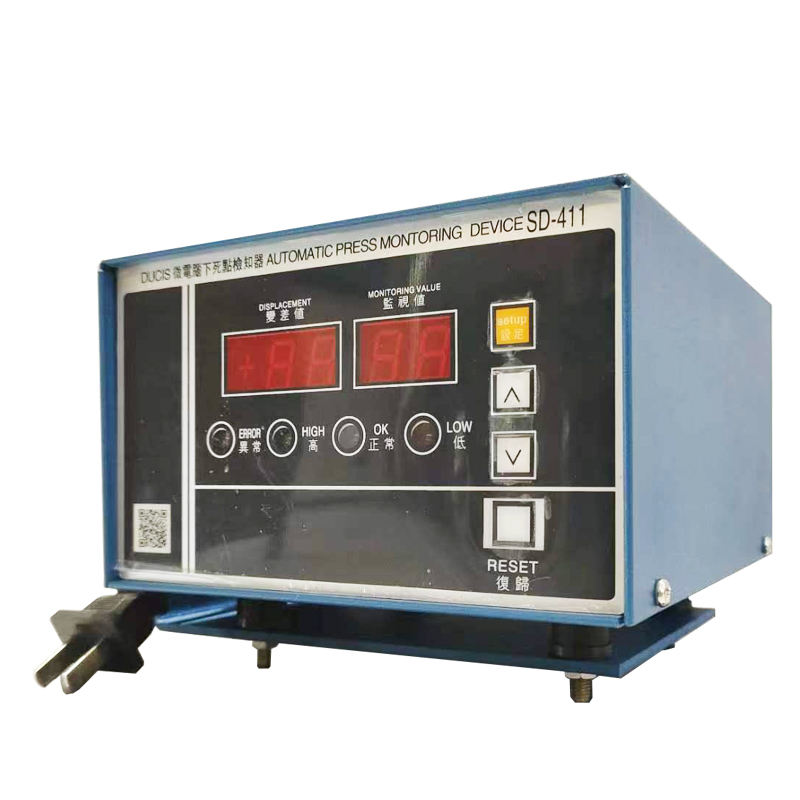

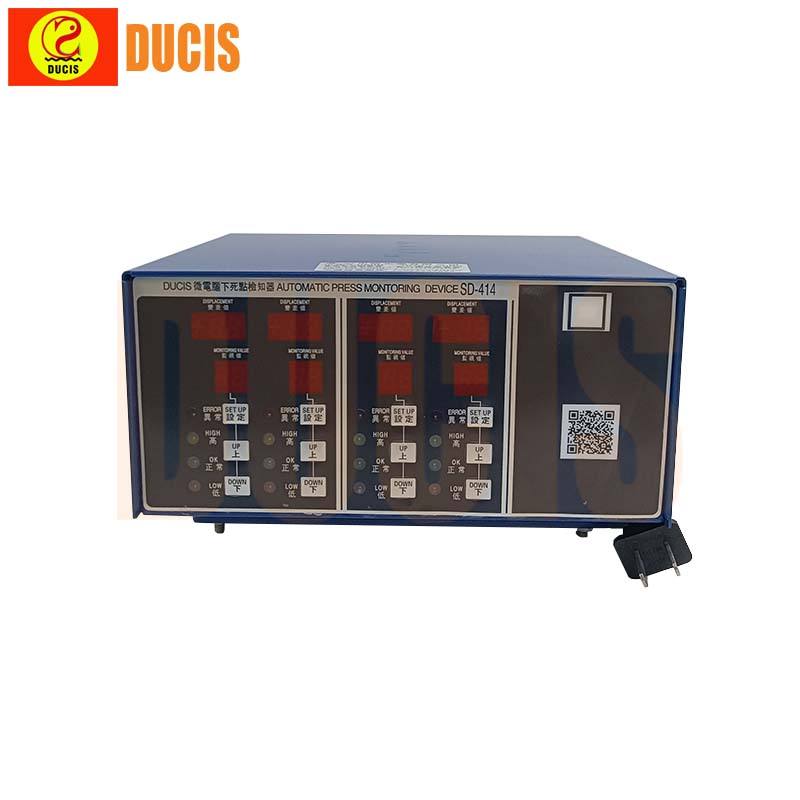

Dòng sản phẩm cung cấp nhiều tùy chọn: SD-411 (1 kênh), SD-412 (2 kênh), và SD-414 (4 kênh), cho phép bảo vệ nhiều điểm trên cùng một khuôn hoặc nhiều khuôn khác nhau.
🚨Hệ Thống Báo Lỗi Thông Minh
Khi phát hiện sự cố, DUCIS SD-41x sẽ ngay lập tức dừng máy và hiển thị mã lỗi rõ ràng:
- •SP (Speed): Lỗi tốc độ máy dập (quá nhanh hoặc quá chậm) hoặc cảm biến bị lỏng.
- •OP (Open Line): Lỗi đứt dây hoặc hở mạch cảm biến, giắc cắm bị lỏng.
- •HI (High): Lỗi quá cao (có rác dập). Tấm gạt bị kênh lên, vượt quá dung sai cài đặt.
- •LO (Low): Lỗi quá thấp (hỏng khuôn, gãy chày). Tấm gạt đi xuống thấp hơn mức bình thường, vượt quá dung sai.
- •ES (Error): Lỗi từ các cảm biến mở rộng (nếu được lắp thêm) như báo hết phôi, kẹt phôi, v.v.

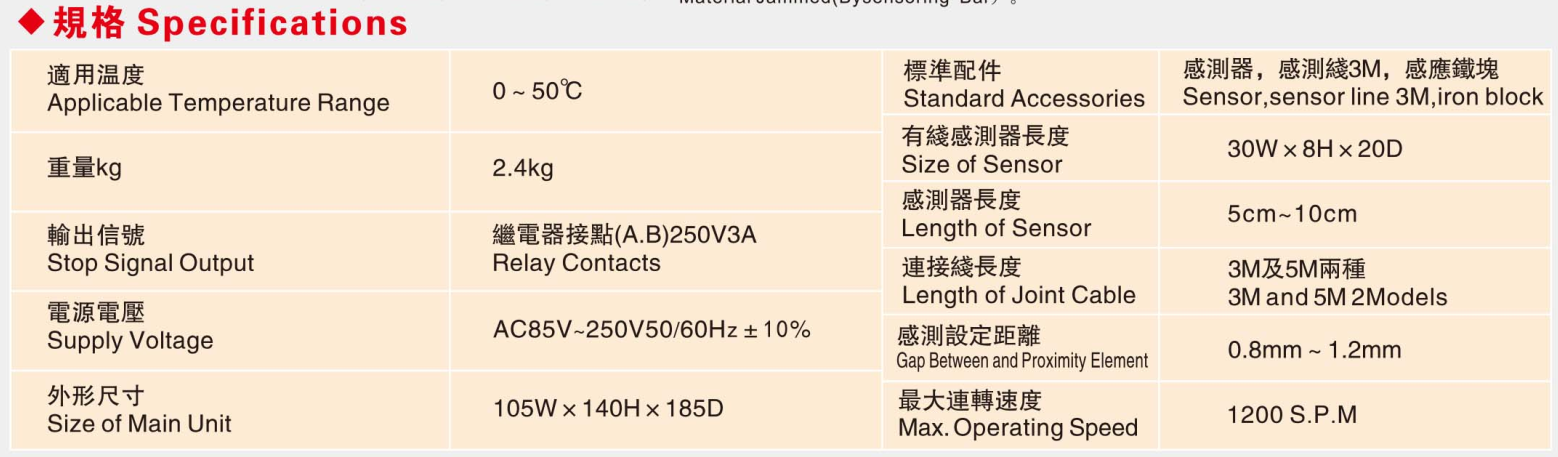

📋Thông số kỹ thuật chung
| Thông số | Chi tiết |
|---|---|
| Nguồn cấp | AC 85V - 250V (50/60Hz) |
| Ngõ ra dừng (Stop Signal) | Tiếp điểm Rơ-le (A.B) 250V 3A |
| Tốc độ hoạt động tối đa | 1200 S.P.M |
| Độ phân giải (Độ chính xác) | 1µm (0.001mm) |
| Khoảng cách cảm biến (Gap) | 0.7mm ~ 1.5mm |
| Nhiệt độ hoạt động | 0°C ~ 50°C |
| Kích thước bộ điều khiển | 105 (W) x 140 (H) x 185 (D) mm |
