⚙️Mô-đun Điều Khiển Nút Nhấn Hai Tay – ESPE ESRH-3A1B Series

Thương hiệu: ESPE | Thiết bị an toàn cho máy dập
Đạt chuẩn ISO 13849-1 Category 4 / PL e — Giải pháp bắt buộc trong các hệ thống điều khiển hai tay, bảo vệ người vận hành tránh tai nạn do thao tác sai.

📘Giới thiệu thiết bị

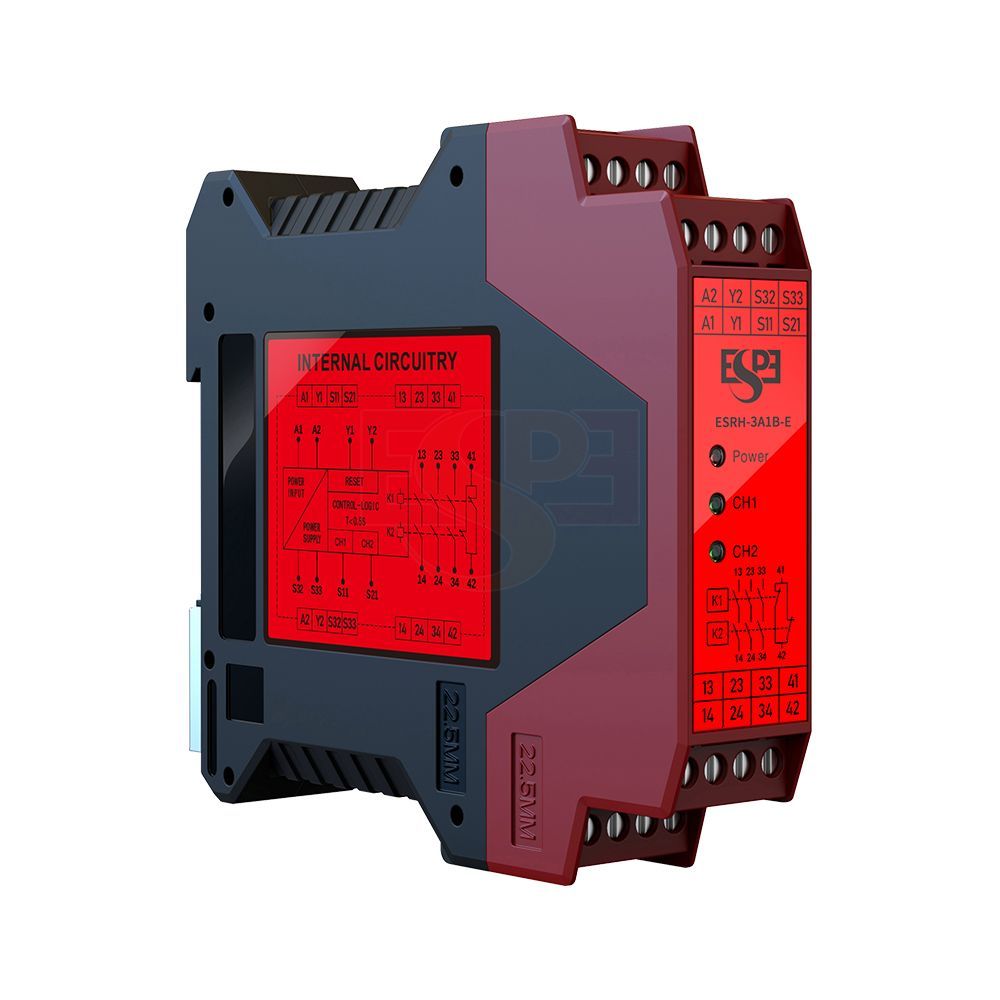

ESPE ESRH-3A1B là mô-đun rơ-le an toàn chuyên dụng cho các hệ thống điều khiển yêu cầu người vận hành phải nhấn đồng thời hai nút trong một khoảng thời gian cực ngắn (thường là ≤ 0.5 giây). Cơ chế này loại bỏ hiệu quả các thao tác vô ý bằng một tay, ngăn ngừa tai nạn nghiêm trọng tại khu vực nguy hiểm của máy dập, máy ép thủy lực, robot công nghiệp và các máy móc tương tự.

Mô-đun đóng vai trò như một “bộ não an toàn” — liên tục giám sát tín hiệu từ hai nút nhấn, kiểm tra sự đồng bộ và chỉ cho phép máy vận hành khi cả hai tay được nhấn đúng theo tiêu chuẩn an toàn. Khi phát hiện bất kỳ sự cố nào (nhấn một tay, nhấn lệch thời gian, lỗi dây dẫn, kẹt nút nhấn), thiết bị sẽ ngay lập tức ngắt mạch điều khiển, dừng hoạt động nguy hiểm.

✨Đặc điểm nổi bật

• ✓Đạt chuẩn an toàn cao nhất ISO 13849-1 Category 4 / PL e và SIL CL 3 (EN 62061).
• ✓Ngõ ra rơ-le an toàn 3 NO (Thường Mở) + 1 NC (Thường Đóng) phụ trợ, dễ dàng tích hợp vào mạch dừng khẩn cấp của máy.
• ✓Mạch giám sát chéo (cross-fault monitoring) liên tục kiểm tra lỗi ngắn mạch giữa các kênh đầu vào và đầu ra, phát hiện sớm các nguy cơ tiềm ẩn.
• ✓Đèn LED đa trạng thái (Nguồn, Kênh 1, Kênh 2, Lỗi) giúp chẩn đoán nhanh chóng tình trạng hoạt động và xác định lỗi tại hiện trường.
• ✓Bảo vệ nguồn cấp đầu vào: Chống quá áp và chống đấu ngược cực tính, tăng cường độ ổn định và tuổi thọ cho thiết bị.
• ✓Thiết kế nhỏ gọn, dạng module lắp trên thanh DIN 35 mm tiêu chuẩn, phù hợp với mọi tủ điều khiển công nghiệp hiện đại.

🔧Ứng dụng & Nguyên lý hoạt động

Trong các máy dập, robot nạp phôi hoặc trạm vận hành có nguy cơ cao, ESRH-3A1B buộc người vận hành phải sử dụng đồng thời cả hai tay để khởi động chu trình máy. Điều này đảm bảo tay của người vận hành không thể nằm trong vùng nguy hiểm khi các bộ phận chuyển động của máy hoạt động.

Nguyên lý cơ bản:

• ✓Chế độ Reset: Có thể cấu hình tự động Reset (nối Y1-Y2) hoặc Reset thủ công (sử dụng nút Reset ngoài) tùy theo yêu cầu ứng dụng.
• ✓Hoạt động bình thường: Khi cả hai nút nhấn (kết nối với S11/S12 và S21/S22) được nhấn đồng thời trong khoảng thời gian cho phép (≤ 0.5s), các rơ-le an toàn K1/K2 sẽ đóng, cấp phép cho máy hoạt động.
• ✓Phát hiện lỗi: Nếu chỉ một nút được nhấn, hoặc hai nút nhấn lệch thời gian quá 0.5s, hoặc có lỗi ngắn mạch/kẹt nút, các rơ-le an toàn K1/K2 sẽ không đóng hoặc ngắt ngay lập tức nếu đang đóng.
• ✓Giám sát kênh đôi: Mỗi nút nhấn và đường dây tín hiệu được giám sát độc lập để phát hiện các lỗi như ngắn mạch hoặc hỏng tiếp điểm, đảm bảo tính toàn vẹn của hệ thống an toàn.

Việc áp dụng giải pháp này giúp doanh nghiệp tuân thủ các tiêu chuẩn an toàn quốc tế (ISO, EN, JIS), giảm thiểu đáng kể nguy cơ tai nạn lao động và đáp ứng các yêu cầu kiểm định an toàn nghiêm ngặt cho máy móc thiết bị.

🛠️Hướng dẫn lắp đặt & Lưu ý an toàn

Cảnh báo: Luôn ngắt toàn bộ nguồn điện cung cấp cho máy và tủ điều khiển trước khi tiến hành lắp đặt hoặc đấu dây. Việc thao tác khi có điện có thể gây điện giật nghiêm trọng hoặc làm hỏng thiết bị.

1. Gắn chặt mô-đun ESRH-3A1B lên thanh DIN 35mm trong tủ điều khiển.
2. Thực hiện đấu dây theo đúng sơ đồ được cung cấp trong tài liệu kỹ thuật của ESPE. Chú ý đến các kết nối đầu vào (nút nhấn), đầu ra (rơ-le an toàn), nguồn cấp và mạch Reset (nếu sử dụng Reset thủ công).
3. Kiểm tra kỹ lưỡng lại tất cả các kết nối dây dẫn trước khi cấp nguồn trở lại.
4. Sau khi cấp nguồn, kiểm tra trạng thái đèn LED và thử nghiệm chức năng điều khiển hai tay theo đúng quy trình an toàn.

💎Lợi ích khi sử dụng ESRH-3A1B

• ✓Tăng cường đáng kể mức độ an toàn cho người vận hành máy dập, máy ép và các thiết bị nguy hiểm khác.
• ✓Giải pháp tuân thủ tiêu chuẩn an toàn quốc tế cao nhất (PL e, Cat 4).
• ✓Dễ dàng tích hợp vào các hệ thống điều khiển hiện có mà không cần lập trình phức tạp.
• ✓Thiết kế bền bỉ, tuổi thọ cao, giảm thiểu chi phí bảo trì và thay thế.
• ✓Đáp ứng các yêu cầu kiểm định bắt buộc của cơ quan quản lý an toàn lao động.
