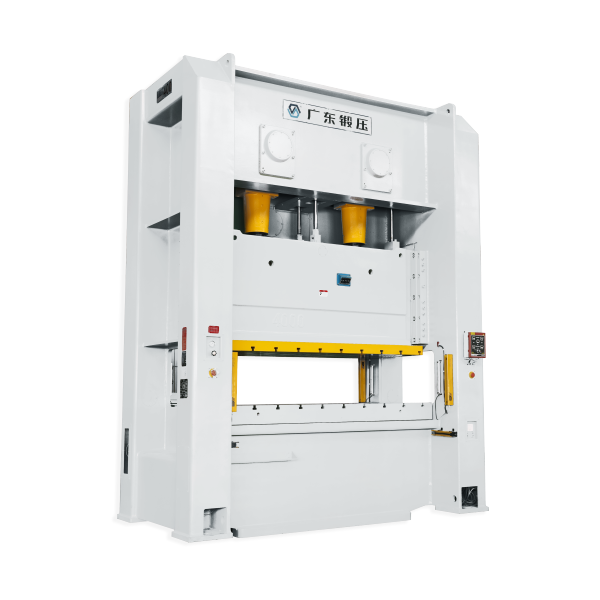

Máy dập 2 trục khuỷu Guangduan STPP

Lượt xem:
207
Mã sản phẩm:
STPP
Giá:

Liên hệ

Mô tả:

TẶNG GÓI AN TÂM TOÀN DIỆN – PEACE OF MIND PACKAGE

🛡️
1. Bảo hành 18 tháng Cam kết bảo vệ quyền lợi dài hạn.
🚑
2. Dịch vụ khẩn cấp 4H Phản hồi và có mặt xử lý siêu tốc.
📅
3. Kiểm tra định kỳ 3 tháng Rà soát lỗi tiềm ẩn sớm nhất.
🛠️
4. Bảo dưỡng định kỳ 6 tháng Duy trì hiệu suất máy tối ưu.
▶️
5. Video hướng dẫn vận hành Tài liệu trực quan, dễ dàng nắm bắt.
📝
6. Kế hoạch bảo trì trọn đời Đồng hành suốt vòng đời thiết bị.
⚙️
7. Kho phụ tùng sẵn có Thay thế tức thì, giảm thời gian chờ.
👷
8. Đội ngũ chuyên gia hỗ trợ Kỹ thuật viên trình độ cao từ Prestec.

catalogue

Guangduan STPP – Máy dập 2 trục khuỷu khung thẳng

🏗️ Khung thép hàn cứng vững · ⚙️ Ly hợp ướt Momen lớn · 🤖 Sẵn sàng Tự động hóa

STPP là dòng máy dập khung thẳng (Straight Side) hiệu suất cao, được thiết kế cho độ bền và độ chính xác tối ưu. Thân máy được hàn từ thép tấm chất lượng cao và đã qua xử lý nhiệt để khử ứng suất, mang lại độ cứng vững vượt trội. Cấu trúc 2 trục khuỷu quay ngược chiều giúp cân bằng chuyển động và triệt tiêu các lực ngang từ tay biên, đảm bảo máy vận hành ổn định. Bàn trượt sử dụng hệ dẫn hướng 8 mặt toàn phần, cho khả năng chống tải lệch tâm mạnh mẽ và duy trì độ chính xác lâu dài. Máy được trang bị ly hợp/phanh ma sát ướt đa đĩa momen xoắn lớn, tuổi thọ cao, ít mài mòn, tiếng ồn thấp, lý tưởng cho các hoạt động dập liên hoàn tần suất cao.

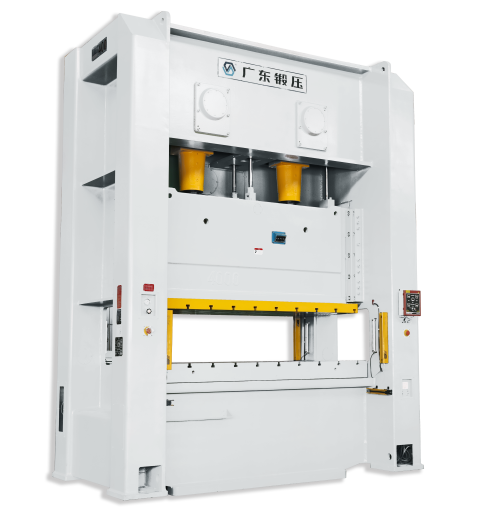

Guangduan STPP - Máy dập 2 trục khuỷu cho dập liên hoàn

STPP - Độ tin cậy và hiệu suất cho dây chuyền dập tự động

🌟 Giá trị cốt lõi của dòng STPP

🏗️

Kết cấu cân bằng, ổn định

Khung thép hàn cứng vững kết hợp 2 trục khuỷu quay ngược chiều giúp triệt tiêu lực ngang.

🧭

Chống lệch tâm vượt trội

Hệ dẫn hướng 8 mặt toàn phần đảm bảo độ chính xác cao ngay cả với các khuôn lệch tâm.

🔄

Vận hành bền bỉ

Ly hợp/phanh ướt đa đĩa momen xoắn lớn cho phép hoạt động liên tục ở tần suất cao, tuổi thọ dài.

🤖

Tích hợp tự động hóa

Điều khiển PLC và giao diện phát hiện cấp phôi lỗi, sẵn sàng kết nối với robot và feeder.

⚙️ Cấu hình & Tùy chọn

Cấu hình tiêu chuẩn

Bàn điều khiển 2 tay chữ T (di động)
Màn hình cảm ứng (Touchscreen)
Ly hợp/phanh ma sát ướt
Bảo vệ quá tải thủy lực
Điều khiển biến tần (VFD)
Bộ cân bằng trượt và khuôn
Điều chỉnh chiều cao khuôn bằng điện
Hiển thị chiều cao khuôn kỹ thuật số (0.1mm)
Bộ bôi trơn tự động
Giao diện phát hiện cấp phôi lỗi
Bộ điều khiển cam điện tử
Bộ đếm (tổng, ca, đặt trước)
Chỉ báo góc trục khuỷu điện tử
Đầu nối khí nén & Đầu thổi khí

Tùy chọn nâng cấp

Bảo vệ quang điện (Light curtain)
Đệm khí (Air cushion)
Thiết bị thay khuôn nhanh (QDC)
Bộ giám sát tải trọng (Load monitor)
Bộ phát hiện an toàn khuôn
Chốt an toàn
Phanh hãm bánh đà
Ly hợp/phanh làm mát bằng dầu tuần hoàn

📌 Kết luận

Với kết cấu vững chắc, khả năng chống lệch tâm cao và các linh kiện được thiết kế cho vận hành liên tục, Guangduan STPP là sự lựa chọn lý tưởng cho các ứng dụng dập khuôn lớn, dập liên hoàn (progressive), và dễ dàng tích hợp vào các dây chuyền sản xuất tự động hóa.

📞 Cần giải pháp dập liên hoàn hiệu suất cao với STPP?

Chúng tôi giúp bạn lựa chọn cấu hình máy và các thiết bị ngoại vi để xây dựng dây chuyền dập tự động.

Hotline: +84 795 215 864 | Email: Sales@suamaycongcu.com

YÊU CẦU TƯ VẤN & BÁO GIÁ

STPP Series Technical Specifications (Full Range)
Bảng Thông Số Kỹ Thuật Toàn Dải Dòng STPP

Thông sốSpecification	Đơn vịUnit	STPP-160	STPP-250	STPP-315	STPP-350	STPP-400	STPP-400K	STPP-500	STPP-600	STPP-630	STPP-630K	STPP-800	STPP-1000	STPP-1250	STPP-1600	STPP-2000
Lực danh nghĩaNominal Force	kN	1600	2500	3150	3500	4000	4000	5000	6000	6300	6300	8000	10000	12500	16000	20000
Hành trình lực danh nghĩaNominal Force Stroke	mm	6	7	7	7	7	7	7	7	7	7	7	7	7	7	7
Hành trình trượtSlide Stroke	mm	200	250	250	280	300	300	350	350	350	400	350	350	350	350	350
Số hành trình trượtSlide Strokes per Minute	SPM	30-55	25-45	20-35	20-35	20-35	20-35	20-35	20-35	15-30	20-35	20-35	20-35	20-35	15-25	15-25
Chiều cao khuôn tối đaMax. Die Height	mm	450	500	550	600	600	700	600	600	800	700	600	650	650	650	800
Lượng điều chỉnh C.H. khuônDie Height Adjustment	mm	100	110	120	120	140	140	150	150	200	200	150	150	150	150	200
Lỗ hông thân máySide Opening	mm	760	920	1200	1200	1200	1200	1500	1500	1200	1500	1500	1500	1600	1600	1600
K.cách trên mặt bànHeight above Bolster	mm	480	480	580	610	610	660	750	750	680	600	800	800	800	800	900
K.thước bàn (Trái-Phải)Bolster Size (L-R)	mm	1860	2200	2500	2700	2700	3000	3000	3000	3400	3800	3000	3000	3200	3200	3400
K.thước bàn (Trước-Sau)Bolster Size (F-B)	mm	800	840	1000	1100	1100	1200	1600	1600	1300	1600	1750	1800	1800	1900	1900
K.thước trượt (Trái-Phải)Slide Area (L-R)	mm	1800	1900	2200	2400	2400	2800	2800	2800	3200	3600	2800	2800	2950	3000	3200
K.thước trượt (Trước-Sau)Slide Area (F-B)	mm	700	750	900	1000	1000	1100	1500	1500	1200	1600	1700	1700	1700	1800	1900
Khoảng cách giữa các cộtDistance Between Columns	mm	2120	2300	2600	2810	2800	3100	3100	3100	3600	3950	3240	3240	3440	3300	3500
Công suất động cơ chínhMain Motor Power	kW	18.5	22	30	37	37	45	45	55	55	75	75	90	110	132	160
Chiều cao bàn máy (Không đệm)Bolster Height (w/o pads)	mm	1000	1000	1140	1240	1230	1330	1340	1400	1400	1600	1500	1530	1550	2190	2500
ĐỆM KHÍ (TÙY CHỌN)AIR CUSHION (OPTIONAL)
Áp suất đệm khíAir Cushion Pressure	kN	100 X 2	100 X 2	120 X 2	120 X 2	120 X 2	140 X 2	Theo YC	Theo YC	140 X 2	Theo YC	Theo YC	Theo YC	Theo YC	Theo YC	Theo YC
Hành trình đệm khíAir Cushion Stroke	mm	100	100	110	140	140	140	Theo YC	Theo YC	140	Theo YC	Theo YC	Theo YC	Theo YC	Theo YC	Theo YC
K.thước ngoài (Trái-Phải)Overall Dimensions (L-R)	mm	2880	3250	3620	3840	3830	4240	5250	5270	4720	5150	5820	5850	6050	5800	6300
K.thước ngoài (Trước-Sau)Overall Dimensions (F-B)	mm	2720	2615	3000	3140	3070	3140	3600	3870	3720	3730	4180	4520	4660	5550	6000
K.thước ngoài (Cao)Overall Dimensions (H)	mm	3880	4265	4775	5140	5230	5470	6270	6440	6030	6420	7150	7300	6730	9150	9800
Áp suất khí sử dụngRequired Air Pressure	MPa	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6
Khối lượng tịnh (xấp xỉ)Net Weight (Approx.)	T	22	29	41	51	56	59	75	85	85	104	104	118	145	190	240
