Máy dập khuỷu nối G2L Guangduan

Lượt xem:
155
Mã sản phẩm:
G2L
Giá:

Liên hệ

Mô tả:

TẶNG GÓI AN TÂM TOÀN DIỆN – PEACE OF MIND PACKAGE

🛡️
1. Bảo hành 18 tháng Cam kết bảo vệ quyền lợi dài hạn.
🚑
2. Dịch vụ khẩn cấp 4H Phản hồi và có mặt xử lý siêu tốc.
📅
3. Kiểm tra định kỳ 3 tháng Rà soát lỗi tiềm ẩn sớm nhất.
🛠️
4. Bảo dưỡng định kỳ 6 tháng Duy trì hiệu suất máy tối ưu.
▶️
5. Video hướng dẫn vận hành Tài liệu trực quan, dễ dàng nắm bắt.
📝
6. Kế hoạch bảo trì trọn đời Đồng hành suốt vòng đời thiết bị.
⚙️
7. Kho phụ tùng sẵn có Thay thế tức thì, giảm thời gian chờ.
👷
8. Đội ngũ chuyên gia hỗ trợ Kỹ thuật viên trình độ cao từ Prestec.

catalogue

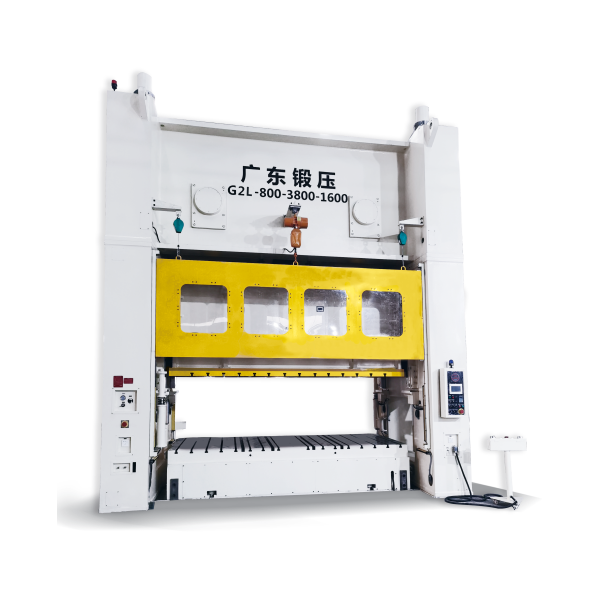

Guangduan G2L – Máy dập khuỷu nối (Link Motion)

⚙️ Cơ cấu khuỷu nối (Link Motion) · 💧 Lý tưởng cho Dập vuốt sâu · 🤖 Sẵn sàng Tự động hóa

G2L là dòng máy dập 2 điểm thân thẳng (Straight Side Two Points Press) được trang bị cơ cấu truyền động khuỷu nối (Link Motion) độc đáo. Thân máy được hàn từ thép tấm cho độ cứng vững cao, kết hợp với trục khuỷu đôi quay ngược chiều giúp cân bằng chuyển động và triệt tiêu lực ngang. Điểm khác biệt cốt lõi của G2L là cơ cấu khuỷu nối, cho phép bàn trượt di chuyển xuống nhanh, sau đó giảm tốc độ đáng kể khi gần điểm chết dưới (BDC) và tăng tốc nhanh khi hồi về. Đặc tính này giúp giảm va đập, cải thiện khả năng định hình vật liệu và tăng tuổi thọ khuôn, khiến G2L trở nên lý tưởng cho các ứng dụng dập vuốt sâu (deep drawing) và dập định hình.

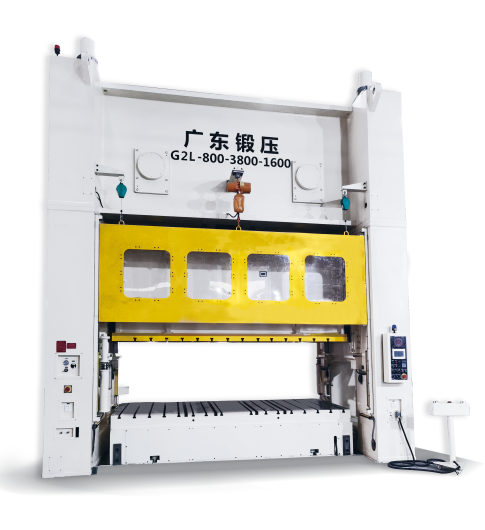

Máy dập khuỷu nối Guangduan G2L

G2L - Tối ưu hóa cho các ứng dụng dập vuốt sâu và định hình

🌟 Ưu điểm của Cơ cấu khuỷu nối (Link Motion)

💧

Lý tưởng cho dập vuốt sâu

Tốc độ trượt chậm gần BDC cho phép vật liệu biến dạng tốt hơn, giảm nứt, rách sản phẩm.

🚀

Năng suất cao

Hành trình tiếp cận và hồi về nhanh giúp duy trì chu kỳ dập cao dù tốc độ làm việc chậm.

🛡️

Tăng tuổi thọ khuôn

Giảm va đập khi khuôn tiếp xúc với vật liệu, giảm mài mòn và kéo dài tuổi thọ cho khuôn dập.

🔇

Giảm tiếng ồn & rung động

Tốc độ tiếp xúc vật liệu chậm hơn giúp giảm đáng kể tiếng ồn và độ rung khi dập.

⚙️ Cấu hình Tiêu chuẩn & Tùy chọn

Thiết bị Tiêu chuẩn

Bàn điều khiển 2 tay chữ T (di động)
Màn hình cảm ứng (Touchscreen)
Bảo vệ quá tải thủy lực
Bảo vệ quang điện (Light Curtain)
Ly hợp/phanh ma sát ướt
Điều khiển biến tần (VFD)
Bộ cân bằng trượt và khuôn
Điều chỉnh chiều cao khuôn bằng điện
Hiển thị chiều cao khuôn kỹ thuật số (0.1mm)
Bộ bôi trơn tự động
Giao diện phát hiện cấp phôi lỗi
Bộ điều khiển cam điện tử

Thiết bị Tùy chọn

Đệm khí (Air cushion)
Thiết bị thay khuôn nhanh (QDC)
Phanh hãm bánh đà
Chốt an toàn
Bộ giám sát tải trọng (Load monitor)
Bộ phát hiện an toàn khuôn

📌 Kết luận

Với cơ cấu truyền động khuỷu nối (Link Motion) độc đáo, Guangduan G2L mang lại lợi thế vượt trội cho các ứng dụng dập vuốt sâu và tạo hình phức tạp. Bằng cách tối ưu hóa tốc độ tại vùng làm việc, G2L không chỉ cải thiện chất lượng sản phẩm mà còn nâng cao hiệu suất và bảo vệ khuôn một cách hiệu quả.

📞 Cần giải pháp cho Dập vuốt sâu & Định hình?

Hãy để chúng tôi tư vấn cấu hình máy dập khuỷu nối G2L phù hợp nhất với yêu cầu sản phẩm của bạn.

Hotline: +84 795 215 864 | Email: Sales@suamaycongcu.com

YÊU CẦU TƯ VẤN & BÁO GIÁ

G2L Series Technical Specifications
Bảng Thông Số Kỹ Thuật Dòng G2L

Thông sốSpecification	Đơn vịUnit	G2L-160		G2L-200		G2L-250		G2L-300		G2L-350		G2L-400		G2L-500		G2L-600
Thông sốSpecification	Đơn vịUnit	1	2	1	2	1	2	1	2	1	2	1	2	1	2
Lực danh nghĩaNominal Force	kN	1600		2000		2500		3000		3500		4000		5000		6000
Hành trình lực danh nghĩaNominal Force Stroke	mm	6		7		7		7		7		7		7		7
Hành trình trượtSlide Stroke	mm	130	200	150	250	170	250	170	250	170	280	170	300	170	320	320
Số hành trình trượtSlide Strokes per Minute	spm	40-85	30-55	35-70	25-45	30-55	20-35	30-55	20-35	30-50	20-35	25-45	20-35	20-40	15-30	15-30
Chiều cao khuôn tối đaMax. Die Height	mm	400		450		500		550		600		600		650		700
Lượng điều chỉnh C.H. khuônDie Height Adjustment	mm	100		110		110		120		120		140		140		140
Lỗ hông thân máy (Trước-Sau)Side Opening (F-B)	mm	780		760		900		1000		1020		1000		1000		1200
Lỗ hông (Cao trên bàn máy)Side Opening (Height above Bolster)	mm	480		480		500		610		610		610		640		680
K.thước bàn (Trước-Sau)Bolster Size (F-B)	mm	760		840		920		1000		1100		1200		1300		1300
K.thước bàn (Trái-Phải)Bolster Size (L-R)	mm	1860		2200		2400		2500		2700		3200		3200		3200
K.thước trượt (Trước-Sau)Slide Area (F-B)	mm	580		750		820		900		1000		1100		1200		1200
K.thước trượt (Trái-Phải)Slide Area (L-R)	mm	1500		1900		2100		2200		2400		3000		3000		3000
Khoảng cách giữa các cộtDistance Between Columns	mm	1900		2450		2600		2600		2810		3360		3400		3400
Công suất động cơ chínhMain Motor Power	kW	15		22		30		30		37		45		55		55
Công suất motor chỉnh trượtSlide Adjustment Motor Power	kW	1.5		3		3		3		4		4		4		4
Chiều cao bàn máy từ móngBolster Height from Foundation	mm	900		1000		1100		1220		1250		1300		1390		1440
K.thước ngoài (Trước-Sau)Overall Dimensions (F-B)	mm	2521		2671		2830		2862		3125		3100		3326		3705
K.thước ngoài (Trái-Phải)Overall Dimensions (L-R)	mm	2550		3210		3360		3570		3840		4300		4550		4550
K.thước ngoài (Cao)Overall Dimensions (H)	mm	3180	3490	3950	4475	4540	4875	4900	5900	6000	6500	6500	6700	6600	6800	6946
Khối lượng tịnh (xấp xỉ)Net Weight (Approx.)	kg	25000	28000	37000	39000	40000	41000	50000	52000	52000	54000	67000	70000	70000	75000	90000
Áp suất đệm khíAir Cushion Pressure	kN	2x80		2x100		2x120		2x120		2x120		2x140		2x140		2x140
Hành trình đệm khíAir Cushion Stroke	mm	65	100	75	100	85	100	90	100	90	100	90	140	90	140	140
Áp suất khí sử dụngRequired Air Pressure	MPa	0.6
