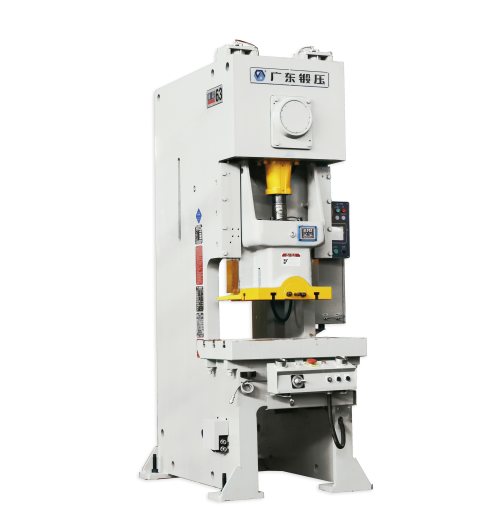

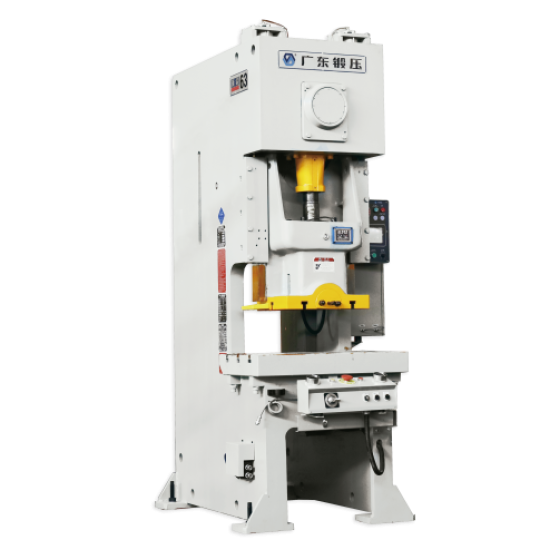

Máy dập cơ JH21 Guangduan

Lượt xem:
292
Mã sản phẩm:
JH21
Giá:

Liên hệ

Mô tả:

TẶNG GÓI AN TÂM TOÀN DIỆN – PEACE OF MIND PACKAGE

🛡️
1. Bảo hành 18 tháng Cam kết bảo vệ quyền lợi dài hạn.
🚑
2. Dịch vụ khẩn cấp 4H Phản hồi và có mặt xử lý siêu tốc.
📅
3. Kiểm tra định kỳ 3 tháng Rà soát lỗi tiềm ẩn sớm nhất.
🛠️
4. Bảo dưỡng định kỳ 6 tháng Duy trì hiệu suất máy tối ưu.
▶️
5. Video hướng dẫn vận hành Tài liệu trực quan, dễ dàng nắm bắt.
📝
6. Kế hoạch bảo trì trọn đời Đồng hành suốt vòng đời thiết bị.
⚙️
7. Kho phụ tùng sẵn có Thay thế tức thì, giảm thời gian chờ.
👷
8. Đội ngũ chuyên gia hỗ trợ Kỹ thuật viên trình độ cao từ Prestec.

catalogue

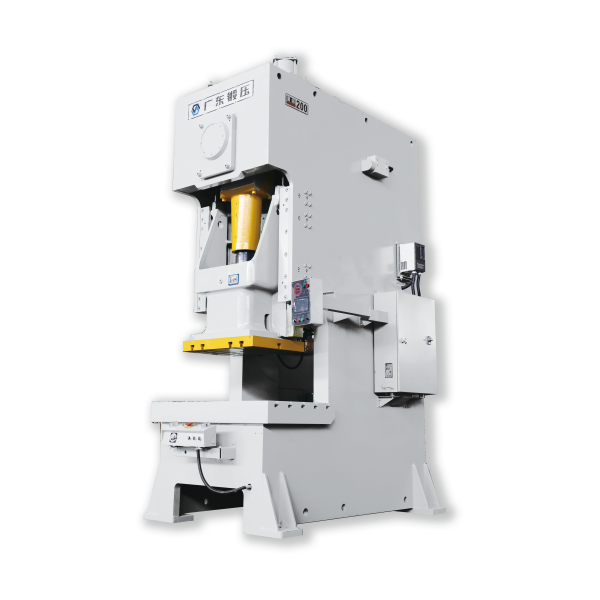

Máy Dập Cơ JH21 Guangduan

Giải Pháp Dập Đa Năng Chính Xác, Bền Bỉ

Máy dập cơ JH21 Guangduan là dòng máy dập đa năng (General Purpose Mechanical Press) được thiết kế để phục vụ nhiều nhu cầu sản xuất công nghiệp, từ gia công kim loại tấm, linh kiện điện tử, phụ kiện gia dụng cho đến chi tiết ô tô – xe máy. Với kết cấu thân máy bằng thép hàn nguyên khối, đã qua xử lý nhiệt và mài chính xác, JH21 có độ cứng vững cao, giảm thiểu biến dạng trong quá trình vận hành.

Hệ thống ly hợp ma sát ướt kết hợp phanh thủy lực mang lại khả năng vận hành êm ái, tuổi thọ dài và an toàn tối đa. Được tích hợp PLC điều khiển thông minh, máy dập JH21 cho phép vận hành linh hoạt và sẵn sàng tích hợp vào các dây chuyền tự động hóa hiện đại.

Ưu Điểm Nổi Bật Của Máy Dập Cơ JH21

🛡️ Khung Thép Cứng Vững

Giảm rung, tăng tuổi thọ máy và khuôn, đảm bảo độ chính xác cho sản phẩm.

⚙️ Ly Hợp Ướt & Phanh

An toàn, vận hành êm ái, ít tiếng ồn, độ bền cao và ít phải bảo trì.

💡 PLC Điều Khiển Thông Minh

Nhiều chế độ vận hành (nhấp, đơn, liên tục), tăng năng suất và linh hoạt.

🤖 Sẵn Sàng Tự Động Hóa

Dễ dàng kết nối với robot cấp phôi và các hệ thống sản xuất tự động.

Cấu Hình Trang Bị Trên Máy JH21

✅ Cấu hình Tiêu chuẩn

Ly hợp ma sát ướt
Bộ bảo vệ quá tải thủy lực
Chỉnh chiều cao khuôn (Điện/Tay tùy model)
Hệ thống bôi trơn tự động
Màn hình cảm ứng điều khiển
Hệ thống cân bằng slide
Đồng hồ chỉ thị chiều cao khuôn (0,1 mm)
Biến tần điều chỉnh tốc độ
Hệ thống bảo vệ an toàn

⭐ Cấu hình Tùy chọn

Thiết bị tháo/lắp khuôn nhanh (Q.D.C.S)
Rèm quang bảo vệ an toàn
Bàn điều khiển di động, foot-switch
Hệ thống cấp phôi tự động
Đèn chiếu sáng khuôn
Lưới bảo vệ
Thiết bị chống rung, giảm ồn

🎯 Ứng Dụng Rộng Rãi Trong Sản Xuất

Công nghiệp ô tô – xe máy: sản xuất linh kiện thân vỏ, phụ tùng.
Ngành điện – điện tử: dập chi tiết kim loại chính xác cao.
Sản xuất thiết bị gia dụng: vỏ máy, khung, chi tiết kim loại.
Gia công kim loại tấm: tốc độ cao, ổn định, độ lặp lại lớn.

Kết Luận

Máy dập cơ JH21 Guangduan là giải pháp hoàn hảo cho doanh nghiệp cần một hệ thống máy dập đa năng, chính xác, bền bỉ và dễ dàng tích hợp tự động hóa. Đây là một khoản đầu tư nền tảng, mang lại hiệu quả và sự tin cậy lâu dài cho hoạt động sản xuất.

Tại Sao Chọn PRESTEC?

Là đại lý ủy quyền của Guangduan tại Việt Nam, PRESTEC không chỉ cung cấp máy chính hãng mà còn mang đến dịch vụ kỹ thuật toàn diện, giải pháp tự động hóa và sự đồng hành tin cậy.

Hotline: 0795215864
Email: Sales@suamaycongcu.com

LIÊN HỆ TƯ VẤN & BÁO GIÁ

Thông số kỹ thuật	Đơn vị	JH21-25	JH21-45	JH21-63	JH21-80	JH21-110	JH21-125	JH21-160	JH21-200	JH21-250	JH21-300	JH21-350	JH21-400
Lực danh định (Rated Capacity)	kN	250	450	630	800	1100	1250	1600	2000	2500	3000	3500	4000
Hành trình tại lực danh định (Rated Capacity Point)	mm	2,8	3,2	4	5	5	5	6	6	6	6	7	7
Hành trình slide (Slide Stroke)	mm	80	120	140	140	180	180	200	250	250	250	280	300
Số hành trình (SPM) – Cố định	SPM	100	80	70	60	50	50	45	35	35	35	–	–
Số hành trình (SPM) – Điều chỉnh	SPM	50-100	45-90	45-85	45-75	35-65	35-65	30-55	25-45	25-45	25-40	25-35	25-35
Chiều cao khuôn tối đa (Shut Height)	mm	250	270	300	320	350	350	400	470	500	500	550	550
Điều chỉnh chiều cao khuôn (Adjustment)	mm	50	60	70	90	90	100	100	100	110	110	110	120
Độ sâu họng (Throat Depth)	mm	210	225	270	290	350	350	390	430	475	475	490	490
Kích thước bàn máy (Bolster F-B × L-R)	mm	400×700	440×810	520×870	560×1000	680×1100	680×1100	760×1300	840×1400	930×1500	930×1500	950×1600	950×1800
Độ dày bàn máy (Bolster Thickness)	mm	75	100	110	120	135	135	150	175	185	185	190	200
Chiều cao bàn so với sàn (Bolster Height from Floor)	mm	775	815	895	900	880	895	900	995	1110	1110	1110	1120
Khoảng cách giữa cột (Distance Between Uprights)	mm	498	510	560	630	670	680	810	840	930	930	1010	1040
Kích thước đáy slide (Slide Base F-B × L-R)	mm	250×360	340×410	400×480	450×560	520×630	540×670	600×760	650×860	700×930	700×930	750×1200	800×1400
Lỗ lắp chày (Die Shank Hole Ø×Depth)	mm	Φ40×60	Φ50×60	Φ50×65	Φ50×80	Φ60×80	Φ60×80	Φ60×90	Φ60×90	Φ60×100	Φ60×100	Φ60×100	Φ70×100
Công suất động cơ chính (Main Motor Power)	kW	3	5,5	5,5	7,5	11	11	15	15	22	22	30	37
Kích thước tổng thể – Trái/Phải (Overall Width)	mm	1035	1150	1150	1345	1470	1500	1710	1860	1835	1940	1860	1900
Kích thước tổng thể – Trước/Sau (Overall Depth)	mm	1385	1580	1650	1825	2150	2150	2505	2720	2980	3100	3320	3270
Kích thước tổng thể – Chiều cao (Overall Height)	mm	2145	2500	2660	2860	3100	3210	3650	3920	4200	4535	4535	4650
Trọng lượng tịnh (Net Weight, approx.)	kg	2300	3700	4550	6500	9700	11000	15500	20000	26000	30000	34000	37000
Lực đệm khí (Air Ejector Force)	kN	25	40	60	75	80	100	100	120	140	160	160	160
Hành trình đệm khí (Air Ejector Stroke)	mm	40	50	60	65	80	70	100	100	120	120	120	120
Áp suất khí nén (Air Pressure)	MPa	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6
